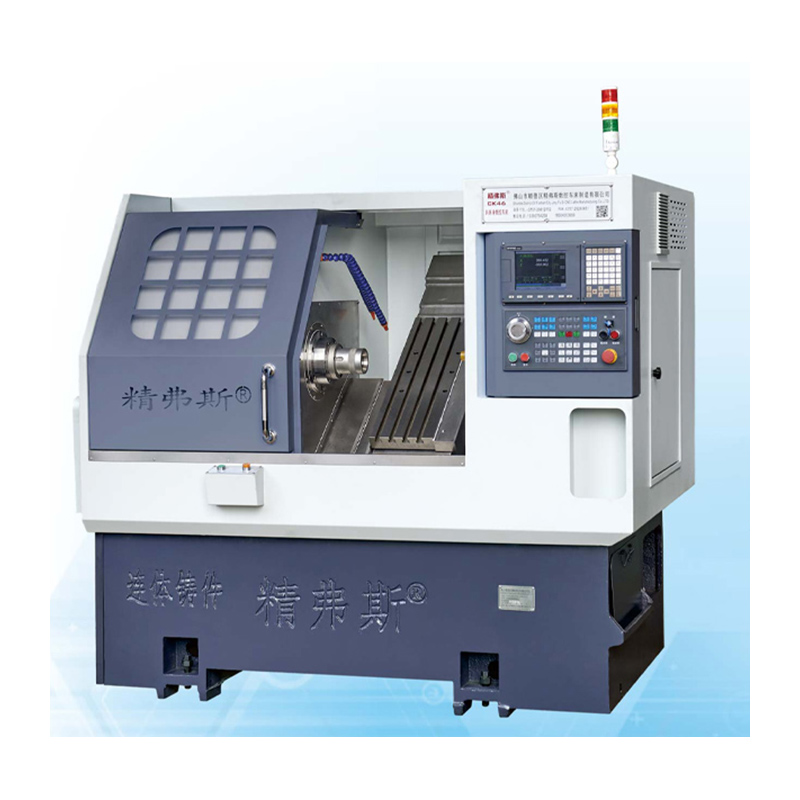

हाई स्पीड सीएनसी स्ल्यान्ट बेड खराद मेसिन

Jingfusi® हाई स्पीड CNC स्लान्ट बेड लेथ मेसिन एक सटीक मेसिनिङ उपकरण हो जुन घुमाउने र मिलिङ सञ्चालनका लागि डिजाइन गरिएको हो, यसको असाधारण गति, शुद्धता र बहुमुखी प्रतिभाका लागि परिचित छ। यस प्रकारको सीएनसी खरादले उच्च प्रदर्शन मेसिनिंग क्षमताहरू प्रदान गर्न धेरै मुख्य सुविधाहरू संयोजन गर्दछ।

मोडेल:CK52

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

यहाँ एक उच्च गति CNC तिरछा बेड खराद को मुख्य विशेषताहरु र फाइदाहरु छन्:

स्ल्यान्ट बेड डिजाइन: Jingfusi® मेसिनको ओछ्यान क्षैतिज समतलको सापेक्षमा, सामान्यतया 30 देखि 45 डिग्रीको कोणमा झुकेको हुन्छ। यो तिरछा ओछ्यानको डिजाइनले कठोरता र चिप व्यवस्थापनलाई बढाउँछ, राम्रो मेशिन शुद्धता र सतह फिनिश सुनिश्चित गर्दछ।

हाई-स्पीड स्पिन्डल: Jingfusi® हाई स्पीड सीएनसी स्ल्यान्ट बेड लेथ मेसिनहरू शक्तिशाली र उच्च-गति स्पिन्डलहरूले अत्यन्त छिटो दरहरूमा घुमाउन सक्षम छन्। यसले द्रुत सामग्री हटाउने र चक्र समय कम गर्न अनुमति दिन्छ।

द्रुत उपकरण परिवर्तनहरू: यी मेशिनहरूमा प्रायः स्वचालित उपकरण परिवर्तनकर्ताहरू (ATCs) छन् जसले द्रुत र निर्बाध उपकरण परिवर्तनहरू सक्षम गर्दछ। एटीसीहरू मेशिन सञ्चालनको क्रममा डाउनटाइम कम गर्नको लागि महत्त्वपूर्ण छन्।

बुर्ज टूलिङ सिस्टम: धेरै उच्च-गति सीएनसी स्ल्यान्ट बेड लेथहरू बुर्ज टुलिङ्ग प्रणालीसँग सुसज्जित हुन्छन् जसले धेरै काट्ने उपकरणहरू राख्छन्। यो बुर्जले चाँडै अनुक्रमणिका गर्न सक्छ, म्यानुअल उपकरण परिवर्तन बिना जटिल मेशिन सञ्चालनको लागि अनुमति दिन्छ।

बहुमुखी प्रतिभा: यी खरादहरूले टर्निङ, फेसिङ, थ्रेडिङ, ग्रूभिङ, ड्रिलिंग, र मिलिङ जस्ता टर्निङ अपरेसनहरूको विस्तृत दायरा गर्न सक्छन्। बुर्ज टूलिङ प्रणाली विभिन्न प्रकारका मेसिनिङ कार्यहरू ह्यान्डल गर्नका लागि विभिन्न प्रकारका उपकरणहरूसँग लोड गर्न सकिन्छ।

उच्च परिशुद्धता: तिरछा बेड डिजाइन, उच्च-गति स्पिन्डल, र उन्नत सीएनसी नियन्त्रणहरूको संयोजनले उत्कृष्ट मेसिनिंग सटीक र सतह फिनिशमा परिणाम दिन्छ।

सारांशमा, एक उच्च-गति सीएनसी स्लान्ट बेड लेथ मेसिन एक अत्याधुनिक मेसिनिंग उपकरण हो जसले उच्च-गति, उच्च-परिशुद्धता, र बहुमुखी क्षमताहरू प्रदान गर्दछ। यो एयरोस्पेस, अटोमोटिभ, मेडिकल उपकरण निर्माण, र सामान्य परिशुद्धता मेसिनिंग जस्ता उद्योगहरूमा प्रयोग गरिन्छ, जहाँ जटिल भागहरूको द्रुत र सटीक मेसिनिंग आवश्यक छ।

मेसिन यात्रा रेखाचित्र

उत्पादन विवरण

प्यारामिटर सूची

परियोजना		एकाइ	CK46	CK52	CK76
अधिकतम घुमाउने लम्बाइ		mm	350
ओछ्यानमा अधिकतम घुमाउने व्यास		mm	Ø ५००
स्केटबोर्डमा अधिकतम घुमाउने व्यास		mm	Ø १६०
ओछ्यान झुकाव		°	३५°
X/Z अक्षको प्रभावकारी यात्रा		mm	व्यास 1000/400
X/Z अक्ष पेंच विनिर्देशहरू		mm	32
X/Z अक्ष रेल विनिर्देशहरू		mm	35
X/Z-अक्ष मोटर पावर		KW	1.3
X/Z अक्षको अधिकतम द्रुत गति		m/min	24
मेसिन उपकरण लम्बाइ X चौडाई X उचाइ		mm	2100X1580X1800
सम्पूर्ण मेसिनको कुल वजन		के। जि	2600
चक्कु नम्बर		ठीक गर्नुहोस्	8
स्क्वायर चक्कु आकार		mm	20X20
गोलो प्वाल कटर आकार		mm	Ø20
कुल शक्ति		kw	13	13	16
औसत बिजुली खपत		kw/h	2	2	2.5
मुख्य शाफ्ट	स्पिन्डल अन्त अनुहार फारम		A2-5	A2-6	A2-8


	अधिकतम स्पिन्डल गति	आरपीएम	6000 (4500 मा सेट)	4200 (3500 मा सेट)	3200 (2500 मा सेट)
	स्पिन्डल मोटर पावर	KW	7.5	7.5	11
	स्पिन्डल मोटरको रेटेड टर्क	Nm	४७.८ एनएम	४७.८ एनएम	७२ एनएम
	अधिकतम बार पासिंग व्यास	mm	Ø ४५	Ø ५१	Ø ७५

मेसिन उपकरण शुद्धता

मेसिन शुद्धता, Jingfus कारक मानक:
प्रमुख परीक्षण वस्तु	योजनाबद्ध रेखाचित्र	पत्ता लगाउने विधि	कारखाना मानक


स्पिन्डल रेडियल बीट,		बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस्	0.0025


X-अक्ष दोहोर्याउने स्थिति		X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.0025


Z-अक्ष दोहोर्याउने स्थिति		Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.0025


यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ।
