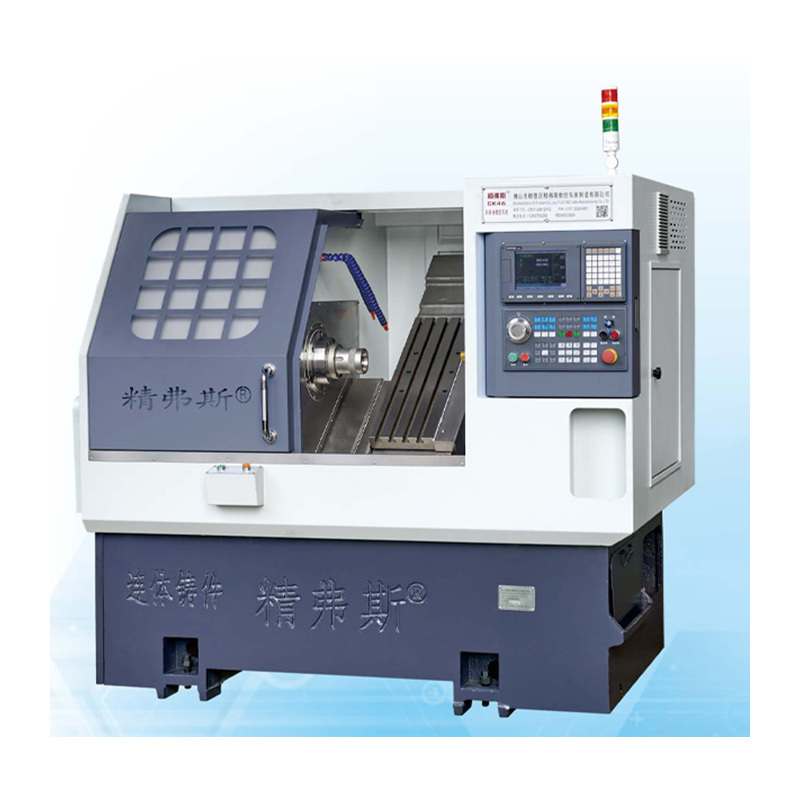

स्ल्यान्ट बेड सीएनसी खराद मेसिन

Jingfusi® तिरछा बेड CNC खराद मेसिन एक प्रकारको कम्प्युटर संख्यात्मक नियन्त्रण (CNC) खराद हो जसले तिरछा वा झुकाव ओछ्यान डिजाइन गर्दछ। यो डिजाइनले यसलाई परम्परागत फ्ल्याट बेड खरादहरूबाट अलग गर्दछ। स्ल्यान्ट बेड खरादमा, मेसिनको ओछ्यान वा आधार तेर्सो समतलको सापेक्षमा, सामान्यतया ३५ डिग्रीको कोणमा झुकेको हुन्छ। यो डिजाइनले धेरै फाइदाहरू प्रदान गर्दछ र सामान्यतया आधुनिक मेसिनिंग र निर्माण प्रक्रियाहरूमा प्रयोग गरिन्छ।

मोडेल:CK46

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Jingfusi® स्ल्यान्ट बेड सीएनसी खराद मिसिन सुविधाहरू:

35 डिग्री तिरछा बेड सीएनसी खराद
चिप प्रसारण क्षमता ठूलो र सुविधाजनक छ, ग्राहकले अगाडि वा पछाडि चिप पठाउने छनौट गर्न सक्छ
स्क्रू पूर्व-ताने संरचना
गिरोह प्रकार उपकरण पोस्ट

यहाँ केहि मुख्य विशेषताहरु र एक तिरछा ओछ्यान सीएनसी खराद मेसिन को फाइदाहरु छन्:

कठोरता: स्ल्यान्ट बेड डिजाइनले मेसिनको कठोरता बढाउँछ, उपकरण र वर्कपीसहरू काट्नको लागि राम्रो समर्थन र स्थिरता प्रदान गर्दछ। यो कठोरताले सुधारिएको मेसिनिंग सटीकता र सतह फिनिशमा परिणाम दिन्छ।

चिप व्यवस्थापन: ओछ्यानको तिरछा अभिमुखीकरणले थप प्रभावकारी चिप निकासीको लागि अनुमति दिन्छ। मेसिन प्रक्रियाको क्रममा उत्पादन गरिएका चिपहरू कार्य क्षेत्रबाट टाढा जान्छन्, चिप निर्माण र उपकरण क्षतिको जोखिम कम गर्दछ।

एर्गोनोमिक्स: स्ल्यान्ट बेड खरादहरूमा प्राय: अधिक एर्गोनोमिक डिजाइन हुन्छ, जसले अपरेटरहरूलाई वर्कपीसहरू लोड र अनलोड गर्न सजिलो बनाउँछ। झुकाएको ओछ्यानले मेसिनिङ क्षेत्रको राम्रो दृश्यता प्रदान गर्दछ, जसले अपरेटरको दक्षता र सुरक्षा सुधार गर्न सक्छ।

घटाइएको उपकरण हस्तक्षेप: स्ल्यान्ट बेड डिजाइनले काट्ने उपकरण र वर्कपीस बीचको हस्तक्षेपको जोखिम कम गर्दछ, विशेष गरी जब जटिल वा कन्टोर गरिएको भागहरू मेसिन गर्दा।

हाई-स्पीड मेसिनिङ: स्ल्यान्ट बेड ल्याथहरू उच्च-गति मेसिनिङ सञ्चालनका लागि उपयुक्त छन्। सुधारिएको कठोरता र चिप निकासी क्षमताहरूले छिटो काट्ने गति र उच्च उत्पादकताको लागि अनुमति दिन्छ।

बहुमुखी प्रतिभा: यी मेशिनहरू बहुमुखी छन् र फेसिङ, टर्निङ, ड्रिलिङ, थ्रेडिङ, र ग्रुभिङ सहित टर्निङ अपरेसनहरूको विस्तृत दायराको लागि प्रयोग गर्न सकिन्छ।

स्वचालन एकीकरण: स्ल्यान्ट बेड सीएनसी लेथहरू उत्पादकता बढाउन र म्यानुअल श्रमलाई कम गर्न रोबोट लोडरहरू जस्ता स्वचालन प्रणालीहरूसँग सजिलैसँग एकीकृत गर्न सकिन्छ।

परिशुद्धता र शुद्धता: स्ल्यान्ट बेड डिजाइनको कठोरता र स्थिरताले उच्च मेसिनिंग सटीक र शुद्धतामा योगदान पुर्‍याउँछ, यसलाई कडा सहिष्णुता चाहिने अनुप्रयोगहरूको लागि उपयुक्त बनाउँदछ।

सामग्री अनुकूलता: स्ल्यान्ट बेड खरादहरूले धातु, प्लास्टिक र कम्पोजिटहरू सहित विभिन्न प्रकारका सामग्रीहरू ह्यान्डल गर्न सक्छन्, तिनीहरूलाई एयरोस्पेस, मोटर वाहन, र चिकित्सा उपकरण निर्माण जस्ता उद्योगहरूको विस्तृत दायराका लागि उपयुक्त बनाउँदछ।

उपकरण परिवर्तनहरू: धेरै तिरछा ओछ्यान CNC लेथहरू उपकरण परिवर्तकहरूसँग सुसज्जित छन् जसले द्रुत र स्वचालित उपकरण परिवर्तनहरू, डाउनटाइम घटाउन र दक्षता बढाउन अनुमति दिन्छ।

सारांशमा, एक तिरछा बेड सीएनसी लेथ मेसिनले परम्परागत फ्ल्याट बेड खरादहरूमा सुधारिएको कठोरता, चिप व्यवस्थापन, र एर्गोनोमिक्स सहित धेरै फाइदाहरू प्रदान गर्दछ। यी मेसिनहरू सामान्यतया आधुनिक मेसिनिङ वातावरणमा प्रयोग गरिन्छ जहाँ परिशुद्धता, दक्षता र बहुमुखी प्रतिभा आवश्यक हुन्छ।

मेसिन यात्रा रेखाचित्र

उत्पादन विवरण

प्यारामिटर सूची

परियोजना		एकाइ	CK46	CK52	CK76
अधिकतम घुमाउने लम्बाइ		mm	350
ओछ्यानमा अधिकतम घुमाउने व्यास		mm	Ø ५००
स्केटबोर्डमा अधिकतम घुमाउने व्यास		mm	Ø १६०
ओछ्यान झुकाव		°	३५°
X/Z अक्षको प्रभावकारी यात्रा		mm	व्यास 1000/400
X/Z अक्ष पेंच विनिर्देशहरू		mm	32
X/Z अक्ष रेल विनिर्देशहरू		mm	35
X/Z-अक्ष मोटर पावर		KW	1.3
X/Z अक्षको अधिकतम द्रुत गति		m/min	24
मेसिन उपकरण लम्बाइ X चौडाई X उचाइ		mm	2100X1580X1800
सम्पूर्ण मेसिनको कुल वजन		के। जि	2600
चक्कु नम्बर		ठीक गर्नुहोस्	8
स्क्वायर चक्कु आकार		mm	20X20
गोलो प्वाल कटर आकार		mm	Ø20
कुल शक्ति		kw	13	13	16
औसत बिजुली खपत		kw/h	2	2	2.5
मुख्य शाफ्ट	स्पिन्डल अन्त अनुहार फारम		A2-5	A2-6	A2-8


	अधिकतम स्पिन्डल गति	आरपीएम	6000 (4500 मा सेट)	4200 (3500 मा सेट)	3200 (2500 मा सेट)
	स्पिन्डल मोटर पावर	KW	7.5	7.5	11
	स्पिन्डल मोटरको रेटेड टर्क	Nm	४७.८ एनएम	४७.८ एनएम	७२ एनएम
	अधिकतम बार पासिंग व्यास	mm	Ø ४५	Ø ५१	Ø ७५

मेसिन उपकरण शुद्धता

मेसिन शुद्धता, Jingfus कारक मानक:
प्रमुख परीक्षण वस्तु	योजनाबद्ध रेखाचित्र	पत्ता लगाउने विधि	कारखाना मानक


स्पिन्डल रेडियल बीट,		बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस्	0.0025


X-अक्ष दोहोर्याउने स्थिति		X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.0025


Z-अक्ष दोहोर्याउने स्थिति		Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.0025


यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ।
