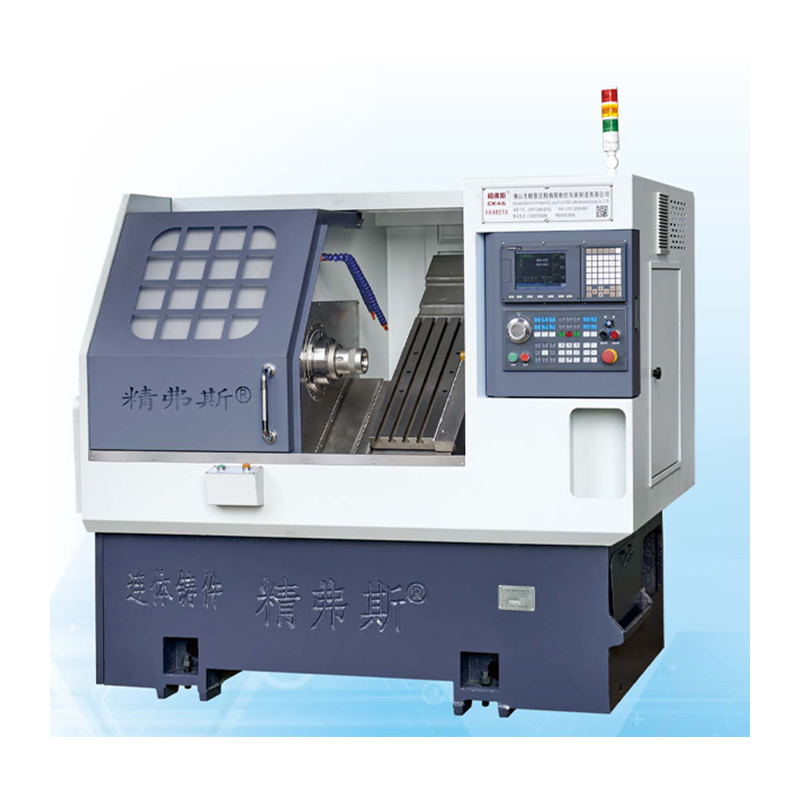

उच्च परिशुद्धता सीएनसी स्ल्यान्ट बेड खराद मेसिन
  • उच्च परिशुद्धता सीएनसी स्ल्यान्ट बेड खराद मेसिन - 0 उच्च परिशुद्धता सीएनसी स्ल्यान्ट बेड खराद मेसिन - 0

उच्च परिशुद्धता सीएनसी स्ल्यान्ट बेड खराद मेसिन

निम्न Jingfusi® उच्च गुणस्तरको उच्च परिशुद्धता CNC स्लान्ट बेड लेथ मेसिनको परिचय हो, तपाईंलाई यसलाई अझ राम्रोसँग बुझ्न मद्दत गर्ने आशामा। राम्रो भविष्य सिर्जना गर्न हामीसँग सहकार्य गर्न जारी राख्न नयाँ र पुराना ग्राहकहरूलाई स्वागत छ!

मोडेल:CK46

सोधपुछ पठाउनुहोस्

उत्पादन विवरण


Jingfusi® उच्च परिशुद्धता CNC तिरछा बेड खराद मिसिनहरू सटीक मोड र मिलिङ सञ्चालन गर्न सक्छन्। व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई Jingfusi® उच्च गुणस्तर उच्च परिशुद्धता CNC स्लान्ट बेड खराद मेसिन प्रदान गर्न चाहन्छौं। र हामी तपाईंलाई उत्तम बिक्री पछि सेवा र समयमै डेलिभरी प्रदान गर्नेछौं।


यहाँ यी मेसिनहरूका केही प्रमुख विशेषताहरू र विशेषताहरू छन्:


स्ल्यान्ट बेड डिजाइन: झुकाएको ओछ्यान डिजाइनले मेशिनिङको समयमा वर्धित कठोरता र स्थिरता प्रदान गर्दछ। यसले सुनिश्चित गर्दछ कि काट्ने उपकरणहरू वर्कपीसको निकटतामा रहन्छन्, परिणामस्वरूप सुधारिएको शुद्धता।

उच्च परिशुद्धता स्पिन्डल: उच्च परिशुद्धता स्पिन्डलले सुसज्जित, यी मेसिनहरूले न्यूनतम स्पिन्डल रनआउट र उत्कृष्ट घूर्णन सटीकता प्रदान गर्दछ। यो परिशुद्धता तंग सहिष्णुता र राम्रो सतह फिनिश प्राप्त गर्न को लागी महत्वपूर्ण छ।

उन्नत सीएनसी नियन्त्रणहरू: उन्नत सीएनसी नियन्त्रणहरू र प्रोग्रामिङ क्षमताहरूसँग सुसज्जित, अपरेटरहरूले सजिलैसँग सटीक र लचिलोपनको साथ जटिल मेशिन सञ्चालनहरू प्रोग्राम गर्न र नियन्त्रण गर्न सक्छन्।

मेसिन यात्रा रेखाचित्र



उत्पादन विवरण



प्यारामिटर सूची

परियोजना एकाइ CK46 CK52 CK76
अधिकतम घुमाउने लम्बाइ mm 350
ओछ्यानमा अधिकतम घुमाउने व्यास mm Ø ५००
स्केटबोर्डमा अधिकतम घुमाउने व्यास mm Ø १६०
ओछ्यान झुकाव ° ३५°
X/Z अक्षको प्रभावकारी यात्रा mm व्यास 1000/400
X/Z अक्ष पेंच विनिर्देशहरू mm 32
X/Z अक्ष रेल विनिर्देशहरू mm 35
X/Z-अक्ष मोटर पावर KW 1.3
X/Z अक्षको अधिकतम द्रुत गति m/min 24
मेसिन उपकरण लम्बाइ X चौडाई X उचाइ mm 2100X1580X1800
सम्पूर्ण मेसिनको कुल वजन के। जि 2600
चक्कु नम्बर ठीक गर्नुहोस् 8
स्क्वायर चक्कु आकार mm 20X20
गोलो प्वाल कटर आकार mm Ø20
कुल शक्ति kw 13 13 16
औसत बिजुली खपत kw/h 2 2 2.5
मुख्य शाफ्ट स्पिन्डल अन्त अनुहार फारम
A2-5 A2-6 A2-8
अधिकतम स्पिन्डल गति आरपीएम 6000 (4500 मा सेट) 4200 (3500 मा सेट) 3200 (2500 मा सेट)
स्पिन्डल मोटर पावर KW 7.5 7.5 11
स्पिन्डल मोटरको रेटेड टर्क Nm ४७.८ एनएम ४७.८ एनएम ७२ एनएम
अधिकतम बार पासिंग व्यास mm Ø ४५ Ø ५१ Ø ७५

मेसिन उपकरण शुद्धता

मेसिन शुद्धता, Jingfus कारक मानक:
प्रमुख परीक्षण वस्तु योजनाबद्ध रेखाचित्र पत्ता लगाउने विधि
कारखाना मानक
स्पिन्डल रेडियल बीट,
बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस् 0.0025
X-अक्ष दोहोर्याउने स्थिति
X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। 0.0025
Z-अक्ष दोहोर्याउने स्थिति
Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। 0.0025
यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ।
