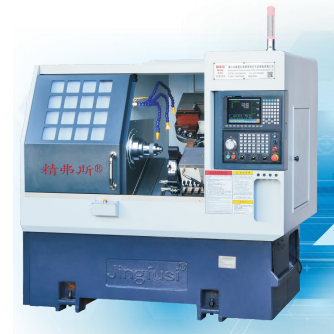

सीएनसी लेथ इनक्लाइन बेड र उपकरणहरूको पङ्क्तिको साथ

चीनको निर्माता Jingfusi® द्वारा उच्च गुणस्तरको CNC लेथ इनक्लाइन बेड र रो अफ टुलहरू प्रदान गरिएको छ। सीएनसी लेथ किन्नुहोस् जसमा झुकाएको बेड र उपकरणको पङ्क्ति कम मूल्यमा उच्च गुणस्तरको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Jingfusi® एक अग्रणी चीन CNC खराद इनक्लाइन बेड र रो अफ टूल्स निर्माता, आपूर्तिकर्ता र निर्यातक हो। उत्पादनहरूको उत्तम गुणस्तरको खोजीमा पालना गर्दै, ताकि हाम्रो सीएनसी लेथ धेरै ग्राहकहरू द्वारा सन्तुष्ट भएको छ। चरम डिजाइन, गुणस्तरीय कच्चा माल, उच्च कार्यसम्पादन र प्रतिस्पर्धी मूल्य हरेक ग्राहकले चाहेको कुरा हो, र हामीले तपाईंलाई प्रस्ताव गर्न सक्ने कुरा पनि यही हो। अवश्य पनि, हाम्रो उत्तम बिक्री पछि सेवा पनि आवश्यक छ। यदि तपाइँ हाम्रो सेवाहरूमा रुचि राख्नुहुन्छ भने, तपाइँ अहिले हामीलाई परामर्श गर्न सक्नुहुन्छ, हामी तपाइँलाई समय मा जवाफ दिनेछौं!

मेसिन यात्रा रेखाचित्र

उत्पादन विवरण

प्यारामिटर सूची

मुख्य विशिष्टता
वस्तु	एकाइ	निर्दिष्टीकरण	टिप्पणी
अधिकतम घुमाउने व्यास	mm	250
अधिकतम स्विङ डायम। खराद माथि	mm	Ø500
अधिकतम स्लाइड बेड मार्फत व्यास घुमाउँदै	mm	Ø१६०
स्ल्यान्टिङ बेड डिग्री	डिग्री	३५°
एक्स-अक्ष प्रभावकारी यात्रा	mm	1000
Z-axis प्रभावकारी यात्रा	mm	400
X/Z अक्ष अधिकतम। द्रुत यात्रा गति	m/min	24
तालिका आकार: L X W	mm	७०० x २९०
मेसिन साइज: L x W x H	mm	2100x 1580 x 1800
मेसिनको शुद्ध वजन	के। जि	2600
	pcs	8
वर्ग उपकरण	mm	२० x २०
प्वाल चक्कु आकार	mm	Ø20
कुल घोडा	kw	13
औसत बिजुली खपत	kw/h	2
स्पिन्डल अनुहार फारम		A2-5	५२:A2-6;CK36:A2-4
स्पिन्डल गति	आरपीएम	6000	52:4200;CK36:5000
स्पिन्डल गति सेटिङ	आरपीएम	१-४५००	५२:१-३५००; सीके ३६:१-४५००
स्पिन्डल रेटेड टोक़	Nm	35Nm (1500r/min)	52:47.8nm; CK36:38Nm
अधिकतम बार व्यास	mm	४५	52:Ø50;CK36::Ø50

मेसिन उपकरण शुद्धता

मेसिन शुद्धता, Jingfus कारक मानक:
प्रमुख परीक्षण वस्तु	योजनाबद्ध रेखाचित्र	कारखाना मानक


स्पिन्डल रेडियल बीट,		बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस्	0.0035


एक्स-अक्ष दोहोरिने स्थिति, एक्स		X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.003


Z-अक्ष दोहोरिने स्थिति, Z		Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.003


यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ।
