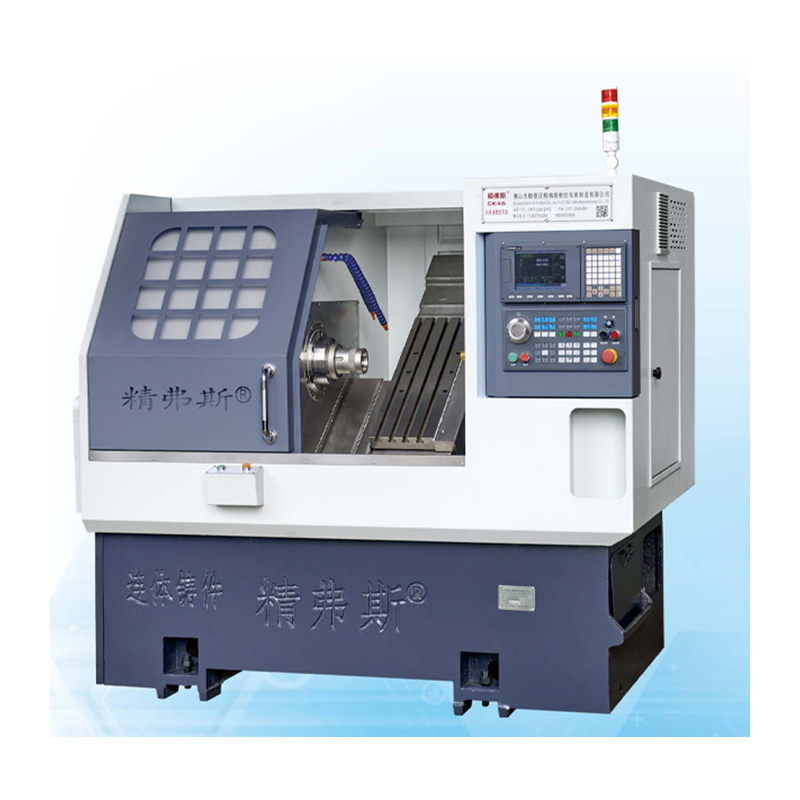

बुर्ज स्लान्ट बेड सीएनसी खराद मेसिन

Jingfusi® उच्च गुणस्तरको बुर्ज स्लान्ट बेड सीएनसी लेथ मेसिन एक विशेष प्रकारको कम्प्युटर संख्यात्मक नियन्त्रण (सीएनसी) खराद हो जसले स्ल्यान्ट बेड खराद र बुर्ज खराद दुवैको विशेषताहरू संयोजन गर्दछ। यस प्रकारको मेसिनलाई परिवर्धित बहुमुखी प्रतिभा, उत्पादकता, र घुमाउने र मेसिन सञ्चालनमा परिशुद्धता प्रदान गर्न डिजाइन गरिएको हो।

मोडेल:CK76

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

तपाईं हामीबाट Jingfusi® Turret Slant बेड CNC लेथ मेसिन किन्नको लागि ढुक्क हुन सक्नुहुन्छ। हामी तपाईसँग सहयोग गर्न तत्पर छौं, यदि तपाई थप जान्न चाहनुहुन्छ भने, तपाईले हामीलाई अहिले परामर्श गर्न सक्नुहुन्छ, हामी तपाईलाई समयमै जवाफ दिनेछौं!

यहाँ बुर्ज स्लान्ट बेड सीएनसी खराद को मुख्य विशेषताहरु र विशेषताहरु छन्:

स्ल्यान्ट बेड डिजाइन: परम्परागत स्ल्यान्ट बेड खराद जस्तै, यो मेसिनले झुकाएको ओछ्यान समावेश गर्दछ। स्ल्यान्टेड बेडले सुधारिएको कठोरता र चिप व्यवस्थापन प्रदान गर्दछ, राम्रो मेशिन शुद्धता र सतह फिनिश सुनिश्चित गर्दै।

बुर्ज टूलिङ सिस्टम: यस खरादमा रहेको बुर्जले काट्ने उपकरणहरूको द्रुत र स्वचालित परिवर्तनको लागि अनुमति दिन्छ। बुर्जहरूले धेरै उपकरण स्टेशनहरू समात्न सक्छन्, सामान्यतया गोलाकार वा रैखिक फेसनमा व्यवस्थित हुन्छन्, र प्रत्येक स्टेशनले फरक काट्ने उपकरण समात्न सक्छ। यो उपकरण प्रणाली म्यानुअल उपकरण परिवर्तन बिना जटिल मेशिन सञ्चालन सुविधा।

बहुमुखी प्रतिभा: टर्रेट स्ल्यान्ट बेड सीएनसी लेथहरू धेरै बहुमुखी मेसिनहरू हुन् जुन विभिन्न मोडिङ अपरेसनहरू गर्न सक्षम छन्, जस्तै टर्निङ, फेसिङ, थ्रेडिङ, ग्रूभिङ, ड्रिलिंग, र मिलिङ। बुर्जको उपकरण स्टेशनहरू विभिन्न मेसिनिंग कार्यहरू ह्यान्डल गर्न विभिन्न उपकरण प्रकारहरूसँग लोड गर्न सकिन्छ।

हाई-स्पीड मेसिनिङ: स्ल्यान्ट बेड डिजाइन र बुर्ज टूलिङ प्रणालीको संयोजनले यी मेसिनहरूलाई उच्च-गति मेसिनिङ सञ्चालनका लागि उपयुक्त बनाउँछ, फलस्वरूप उत्पादकता बढ्छ।

परिशुद्धता र शुद्धता: बुर्ज स्ल्यान्ट बेड लेथहरूले तिनीहरूको कठोर निर्माण र पुन: क्यालिब्रेसन बिना धेरै काट्ने उपकरणहरू प्रयोग गर्ने क्षमताको कारण उच्च परिशुद्धता र शुद्धता प्रदान गर्दछ।

चिप नियन्त्रण: झुकाएको ओछ्यानले प्रभावकारी चिप नियन्त्रण र निकासीमा मद्दत गर्दछ, मेसिनिङको क्रममा चिप निर्माण र उपकरण क्षतिको जोखिम कम गर्दछ।

स्वचालन एकीकरण: बुर्ज स्लान्ट बेड सीएनसी खरादहरू स्वचालन प्रणालीहरू र मानवरहित वा लाइट-आउट मेसिनिंगका लागि रोबोट लोडरहरूसँग एकीकृत गर्न सकिन्छ, उत्पादन दक्षता बढाउँदै।

सामग्री अनुकूलता: यी मेशिनहरू धातु, प्लास्टिक, र कम्पोजिटहरू लगायतका सामग्रीहरूको विस्तृत दायरा मेसिन गर्न सक्षम छन्, तिनीहरूलाई विभिन्न उद्योगहरू र अनुप्रयोगहरूको लागि उपयुक्त बनाउन।

कम्प्लेक्स पार्ट प्रोडक्शन: स्ल्यान्ट बेड र बुर्ज टुलिङ्ग सिस्टमको संयोजनले बुर्ज स्ल्यान्ट बेड लेथलाई बहुविध सुविधाहरूको साथ जटिल भागहरू उत्पादन गर्नको लागि आदर्श बनाउँछ।

सारांशमा, बुर्ज स्लान्ट बेड सीएनसी लेथ मेसिनले स्ल्यान्ट बेड डिजाइन र बुर्ज टूलिङ प्रणाली दुवैको फाइदाहरू प्रदान गर्दछ। यसले बहुमुखी, उच्च-परिशुद्धता, र कुशल मेसिनिंग समाधानको परिणाम दिन्छ जुन एयरोस्पेस, मोटर वाहन, चिकित्सा उपकरण निर्माण, र थप जस्ता उद्योगहरूमा टर्निङ र मिलिङ अनुप्रयोगहरूको विस्तृत दायराको लागि राम्रोसँग उपयुक्त छ।

मेसिन यात्रा रेखाचित्र

उत्पादन विवरण

प्यारामिटर सूची

परियोजना		एकाइ	CK46	CK52	CK76
अधिकतम घुमाउने लम्बाइ		mm	350
ओछ्यानमा अधिकतम घुमाउने व्यास		mm	Ø ५००
स्केटबोर्डमा अधिकतम घुमाउने व्यास		mm	Ø १६०
ओछ्यान झुकाव		°	३५°
X/Z अक्षको प्रभावकारी यात्रा		mm	व्यास 1000/400
X/Z अक्ष पेंच विनिर्देशहरू		mm	32
X/Z अक्ष रेल विनिर्देशहरू		mm	35
X/Z-अक्ष मोटर पावर		KW	1.3
X/Z अक्षको अधिकतम द्रुत गति		m/min	24
मेसिन उपकरण लम्बाइ X चौडाई X उचाइ		mm	2100X1580X1800
सम्पूर्ण मेसिनको कुल वजन		के। जि	2600
चक्कु नम्बर		ठीक गर्नुहोस्	8
स्क्वायर चक्कु आकार		mm	20X20
गोलो प्वाल कटर आकार		mm	Ø20
कुल शक्ति		kw	13	13	16
औसत बिजुली खपत		kw/h	2	2	2.5
मुख्य शाफ्ट	स्पिन्डल अन्त अनुहार फारम		A2-5	A2-6	A2-8


	अधिकतम स्पिन्डल गति	आरपीएम	6000 (4500 मा सेट)	4200 (3500 मा सेट)	3200 (2500 मा सेट)
	स्पिन्डल मोटर पावर	KW	7.5	7.5	11
	स्पिन्डल मोटरको रेटेड टर्क	Nm	४७.८ एनएम	४७.८ एनएम	७२ एनएम
	अधिकतम बार पासिंग व्यास	mm	Ø ४५	Ø ५१	Ø ७५

मेसिन उपकरण शुद्धता

मेसिन शुद्धता, Jingfus कारक मानक:
प्रमुख परीक्षण वस्तु	योजनाबद्ध रेखाचित्र	पत्ता लगाउने विधि	कारखाना मानक


स्पिन्डल रेडियल बीट,		बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस्	0.0025


X-अक्ष दोहोर्याउने स्थिति		X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.0025


Z-अक्ष दोहोर्याउने स्थिति		Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.0025


यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ।
