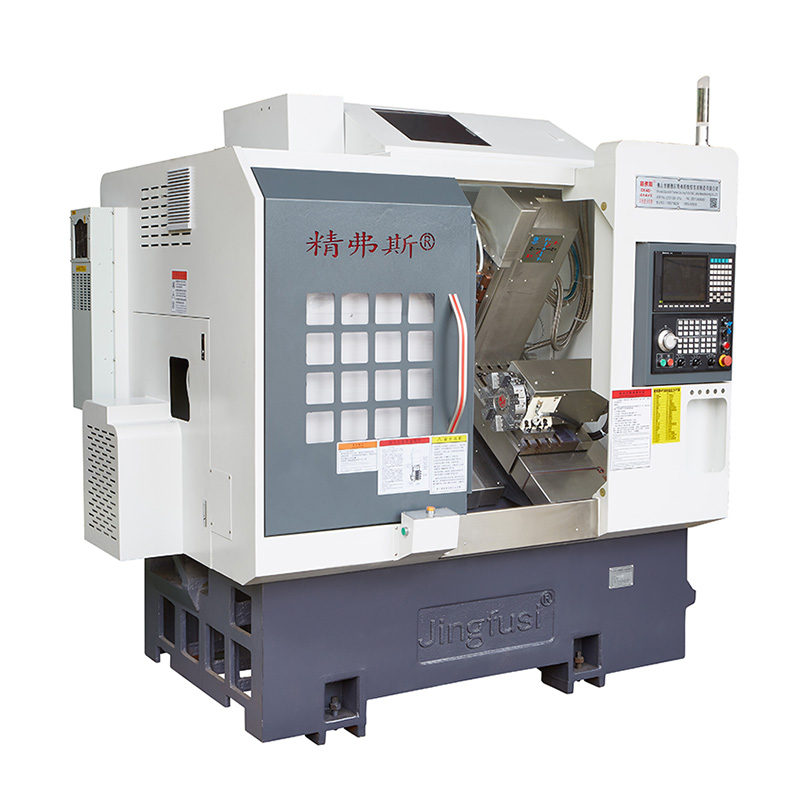

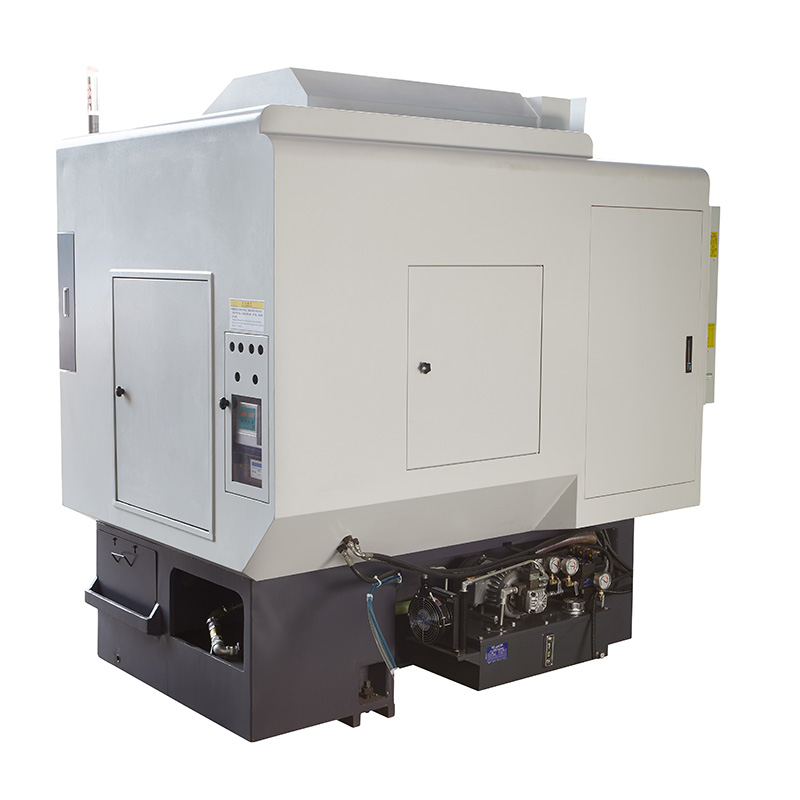

उच्च दक्षता सीएनसी टर्निङ र मिलिङ मिसिन

Jingfusi® उच्च दक्षता CNC टर्निङ र मिलिङ मेसिनले प्रत्येक कार्यको साथ सटीक र शुद्धता सुनिश्चित गर्न बलियो, भारी-कर्तव्य निर्माण र उन्नत सफ्टवेयर प्रोग्रामिङ सुविधा दिन्छ। तपाईंले प्वालहरू ड्रिल गर्न, जटिल आकारहरू काट्न, वा तपाईंको workpiece मा ऐना-जस्तो फिनिश हासिल गर्न आवश्यक छ कि छैन, हाम्रो मेसिन काममा निर्भर छ।

मोडेल:CK52-5+5+Y

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

अनुप्रयोगहरू

हाम्रो Jingfusi® उच्च दक्षता CNC टर्निङ र मिलिङ मेसिनको मुख्य फाइदाहरू मध्ये एक यसको बहुमुखी प्रतिभा हो। टुलिङ विकल्पहरूको दायराको साथ उपलब्ध छ, हाम्रो मेसिनले विभिन्न मोडिङ, मिलिङ, र ड्रिलिङ कार्यहरू गर्न सक्छ, यसलाई सानो स्तरको उत्पादन वा ठूला स्तरको निर्माण परियोजनाहरूको लागि उत्तम विकल्प बनाउँछ।

प्रयोगकर्ता-अनुकूल इन्टरफेस

यसको उन्नत क्षमताहरूले तपाईंलाई डराउन नदिनुहोस्। हाम्रो उच्च दक्षता CNC टर्निङ र मिलिङ मेसिनले एक सहज प्रयोगकर्ता इन्टरफेसको गर्व गर्दछ जसले सबै अनुभव स्तरका पेशेवरहरूलाई सञ्चालन गर्न सजिलो बनाउँछ। अन्तरक्रियात्मक टचस्क्रिन डिस्प्ले र प्रयोगकर्ता-अनुकूल सफ्टवेयरको साथ, तपाईं आत्मविश्वासका साथ सबैभन्दा जटिल कार्यहरू पनि प्रोग्राम गर्न र कार्यान्वयन गर्न सक्नुहुन्छ।

कुशल कार्यप्रवाह

हाम्रो मेसिनको डिजाइनको मुटुमा दक्षतामा जोड दिइन्छ। मेसिनलाई एकल चक्रमा धेरै कार्यहरू गर्न, उत्पादन समय घटाउन र थ्रुपुट बढाउन प्रोग्राम गर्न सकिन्छ। थप रूपमा, हाम्रो मेसिनले उच्च-गति स्पिन्डल सुविधा दिन्छ जसले छिटो काट्ने गति सक्षम गर्दछ, यसरी उत्पादकतामा थप सुधार गर्दछ।

कठोर स्थायित्व

हामी बुझ्दछौं कि विश्वसनीयता हाम्रा ग्राहकहरूको लागि उच्च प्राथमिकता हो। यसैले हामीले हाम्रो उच्च-दक्षताको सीएनसी टर्निङ र मिलिङ मेसिन निर्माण गरेका छौँ जुन भारी प्रयोगको लागि खडा हुन सक्ने असभ्य, टिकाऊ सामग्रीहरू छन्। साथै, नियमित मर्मतसम्भार र मर्मतसम्भार सीधा छ, यसले तपाईंको मेसिनलाई आउने वर्षहरूमा शीर्ष अपरेटिङ अवस्थामा राख्न सजिलो बनाउँछ।

अन्तमा, हाम्रो Jingfusi® उच्च दक्षता CNC टर्निङ र मिलिङ मेसिन एक शक्तिशाली र बहुमुखी उपकरण हो जसले तपाईंको उत्पादन प्रक्रियाहरूलाई स्वचालित बनाउन र दक्षता सुधार गर्न मद्दत गर्न सक्छ। तपाईं ठूला-ठूला रनहरू उत्पादन गर्दै हुनुहुन्छ वा अनुकूलन, एक प्रकारको भागहरू, हाम्रो मेसिनले तपाईंलाई सजिलैसँग उत्कृष्ट गुणस्तर परिणामहरू प्राप्त गर्न मद्दत गर्न सक्छ। एक डेमो व्यवस्था गर्न आज हामीलाई सम्पर्क गर्नुहोस् र हाम्रो उत्पादनले तपाईंको लागि के गर्न सक्छ आफैलाई हेर्नुहोस्।

मेसिन यात्रा रेखाचित्र

उत्पादन विवरण

प्यारामिटर सूची

वस्तु	सामग्री	एकाइ	CK46-5+5+Y	CK52-5+5+Y
प्रशोधन दायरा	ओछ्यानमा झुल्नुहोस्	mm	Ø ५००
	अधिकतम घुमाउने बाहिरी सर्कल लम्बाइ	mm	320
	अधिकतम बार व्यास	mm	Ø ४५	Ø ५१ ~ ५५
प्रमुख अक्ष	अधिकतम स्पिन्डल गति	आरपीएम	6000 (4000 मा सेट)	४५०० (३५०० मा सेट)
	स्पिन्डल टाउको प्रकार		A2-5	A2-6
	स्पिन्डल थ्रु-होल व्यास	mm	Ø ५६	Ø ६६
फीड	X/Z/Y अक्ष अधिकतम स्ट्रोक	mm	८००/४७०/३१०
	X/Z/Y अक्षको अधिकतम द्रुत गति	m/min	२४ (सेटिङ १८)/२४ (सेटिङ १८)/१५ (सेटिङ ८)
	X/Z/Y अक्ष पेंच रड	mm	३२/३२/२५
	X/Z/Y अक्ष रेल	mm	35/35/25
चक्कु टावर	आठ स्टेशन बुर्ज	PCS	8 स्टेशनहरू, डबल प्वाल उपकरण धारकहरूसँग सुसज्जित गर्न सकिन्छ, 12 स्टेशनहरूसँग वैकल्पिक
पावर टाउको	पावर हेड उपकरण होल्डिंग फारम		ER25
	पावर हेडको अधिकतम गति	आरपीएम	6000 (4000 मा सेट), सामान्यतया 4000 बाट उत्पादनहरू प्रशोधन गर्न प्रयोग गर्न सकिन्छ।
	अधिकतम स्थापना ड्रिलिंग र मिलिङ टाउको व्यास	mm	Ø १६
	पावर हेड शाफ्ट र शाफ्ट बीचको दूरी	mm	65
विद्युतीय मेसिनरी	मुख्य मोटर पावर/टोर्क	KW/Nm	7.5 KW/47.75NM, 80 र माथिको प्रशोधन क्षमता भएको स्टिल पार्ट्सका लागि वैकल्पिक 11KW/70.03Nm
	X/Z/Y अक्ष मोटर पावर/टोर्क	KW/Nm	यास्कावा 1.8KW/11.5Nm। वैकल्पिक नयाँ जेनरेशन 2.4 KW/रेट गरिएको 11.5Nm
	X/Z पावर हेड मोटर पावर/टोर्क	KW/Nm	2.4 KW/11.5NM
	पावर हेड मोटर को अधिकतम गति	आरपीएम	5000
अन्य	स्पिन्डल स्थिति ब्रेक उपकरण		हाइड्रोलिक दबाव
	ओछ्यान झुकाव	°	३५°
	चाकू टेबल प्लेट लम्बाइ X चौडाइ	mm	700X290
	मेसिन उपकरण लम्बाइ X चौडाई X उचाइ	mm	2200X1580X2000
	सम्पूर्ण मेसिनको कुल वजन	के। जि	3430
	कुल शक्ति	kw	13
	औसत बिजुली खपत	kw/h	2

मेसिन उपकरण शुद्धता

मेसिन शुद्धता, Jingfus कारक मानक:
प्रमुख परीक्षण वस्तु	योजनाबद्ध रेखाचित्र	कारखाना मानक


स्पिन्डल रेडियल बीट		बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस्	0.0035


X-अक्ष दोहोर्याउने स्थिति		X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.003


Z-अक्ष दोहोर्याउने स्थिति		Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.003


Y-अक्ष दोहोरिने स्थिति		Y अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	0.004


C अक्ष दोहोर्याउने स्थिति		C-अक्ष निश्चित बिन्दुको पुन: स्थान पत्ता लगाउनुहोस्, नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्।	२० चाप सेकेन्ड


C अक्ष स्थिति रोटरी		C-अक्षको अनियमित स्थिति शुद्धता पत्ता लगाउनुहोस्, नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको सेटिङहरू जाँच गर्नुहोस्।	७२ आर्क सेकेन्ड


पावर हेड क्ल्याम्पिंग बीट		कोन पिट्यो	0.015

पावर हेड क्ल्याम्पिंग बीट		क्ल्याम्पिङ पिटाइ	0.01

यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ।
