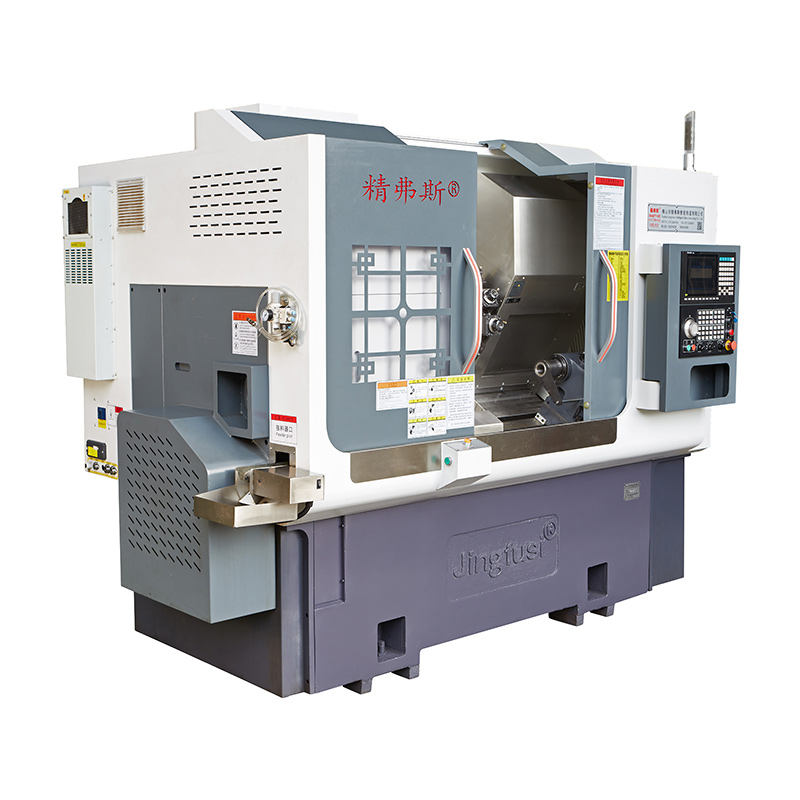

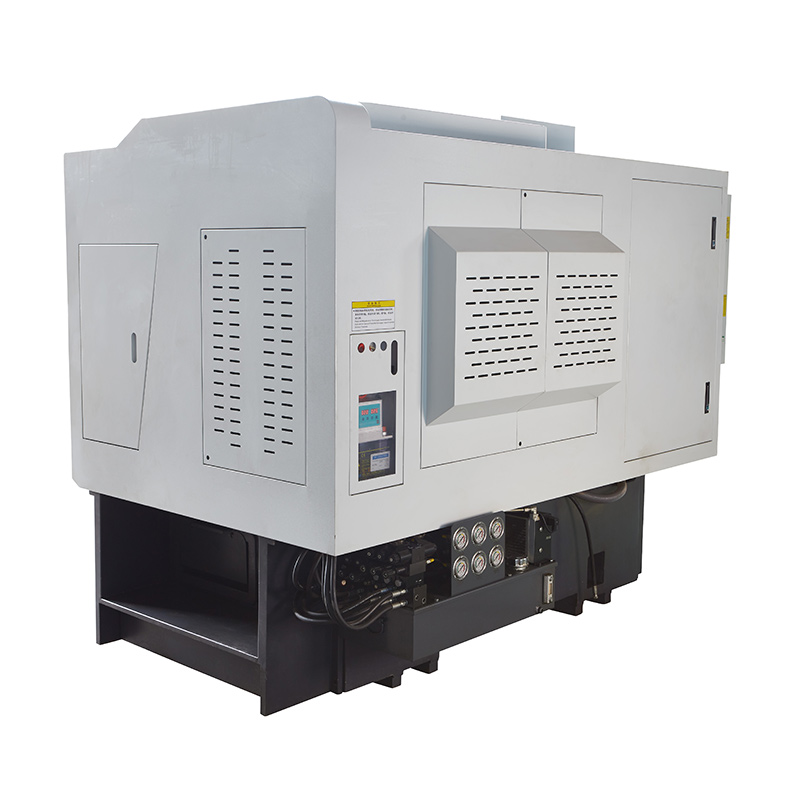

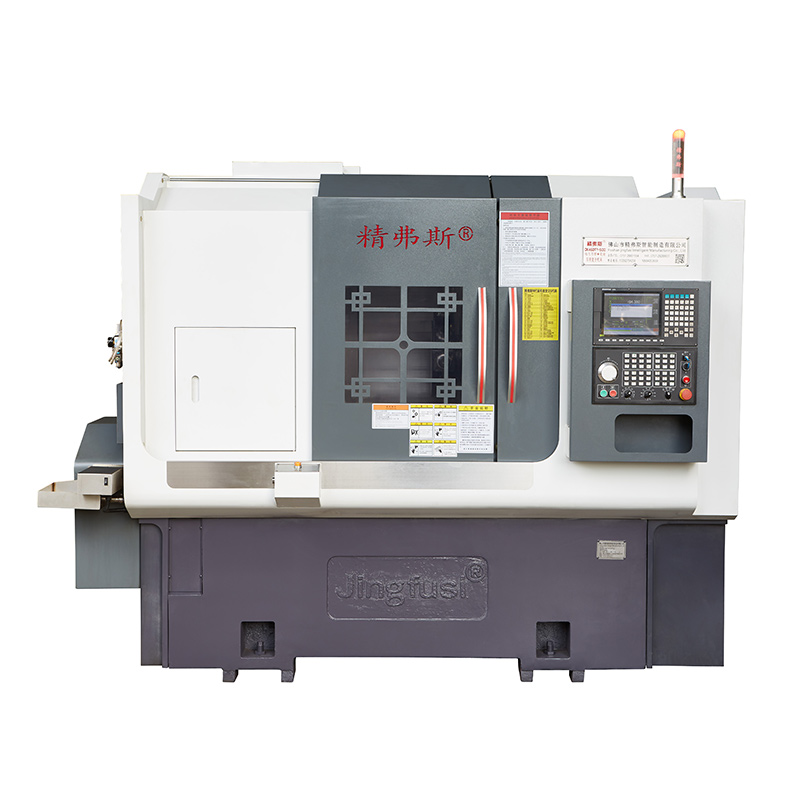

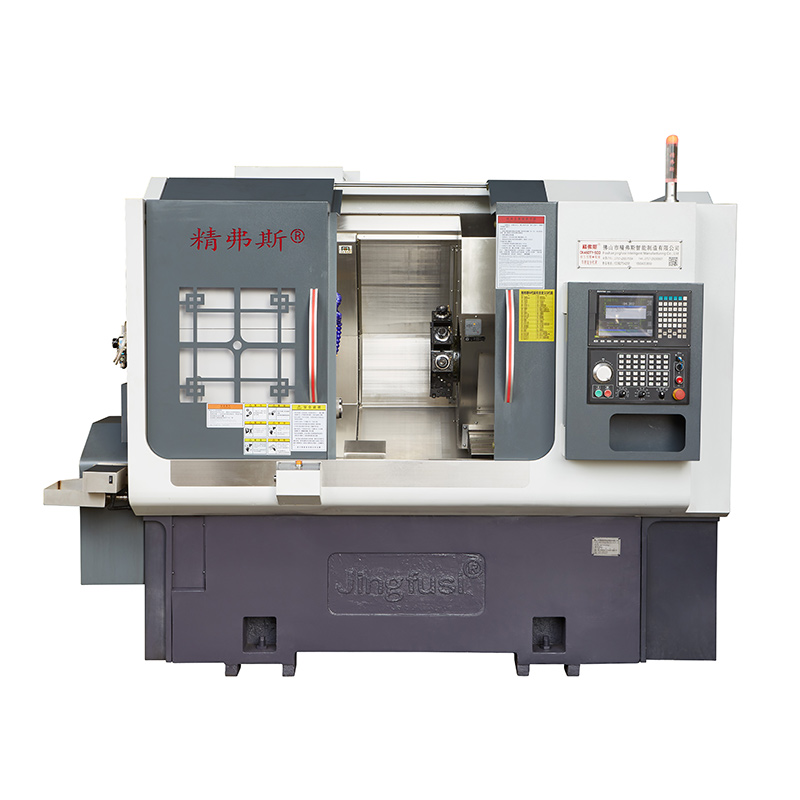

वस्तु | खराद को मोडेल | एकाइ | CK52DTY | CK76DTY | CK46DTY |
प्रशोधन दायरा | स्पिन्डलको अधिकतम परिक्रमा व्यास | mm | Ø ७०० | ||
अधिकतम घुमाउने बाहिरी सर्कल लम्बाइ | mm | 520 | |||
अधिकतम बार व्यास | mm | Ø ५५ | Ø ७२ | Ø ४५ | |
प्रमुख अक्ष | अधिकतम स्पिन्डल गति | आरपीएम | ४२०० (सेटिङ ३५००) | ३२०० (सेटिङ २०००) | 6000 (सेट 4500) |
स्पिन्डल टाउको प्रकार |
|
A2 - 6 | A2 -8 | A2 - 5 | |
स्पिन्डल थ्रु-होल व्यास | mm | Ø ६६ | Ø ८६ | Ø ५६ | |
फीड | X/Z/Y अक्ष अधिकतम स्ट्रोक | mm | 260/500/±60 | ||
90 ° पावर हेड स्पिन्डलको बीचबाट गुजरिरहेको छ | mm | 30 | |||
X/Z/Y अक्षको अधिकतम द्रुत गति | m/min | 24(सेटिङ 16)/ 24(सेटिङ 16)/14(सेटिङ 8) | |||
X/Z/Y अक्ष पेंच रड | mm | 40 | |||
X/Z/Y अक्ष रोलर ट्र्याक | mm | ३५/४५/३५ | |||
पावर बुर्ज |
पावर बुर्ज मोडेल (पावर बुर्ज) | BMT | BMT55 | ||
पावर हेड कोलेट | IS | ER32 | |||
निश्चित उपकरण होल्डर आकार | mm | २५X२५ | |||
बोर होल्डर शङ्क व्यास | mm | ३२ | |||
विद्युतीय मेसिनरी | मुख्य मोटर पावर/टोर्क | KW/Nm | 11KW/रेट गरिएको 72Nm | 15KW/रेट गरिएको 98Nm | ७.५ KW/रेट गरिएको ४७Nm |
X/Z/Y अक्ष मोटर पावर/टोर्क | KW/Nm | yaskawa 2.9 KW / 18.6Nm, वैकल्पिक नयाँ जेनरेशन 3.1 KW / 15Nm | |||
बुर्ज पावर हेड मोटरको पावर/टोर्क | KW/Nm | नयाँ पुस्ता 3.1 KW/15NM | |||
बुर्ज पावर मोटर को अधिकतम गति | आरपीएम | 6000 (सेटिंग 4000), सामान्य गति≤4000 | |||
पावर हेड मोटर पावर/टोर्क | KW/Nm | 3.1 KW/15NM | |||
बुर्ज उपकरण परिवर्तन गर्ने मोटरको पावर/टोर्क | KW/Nm | नयाँ पुस्ता 1.0 KW / 3.1NM | |||
टेलस्टक | टेलस्टक स्ट्रोक | mm | 520 | ||
टेलस्टकको अधिकतम हाइड्रोलिक स्ट्रोक |
mm | 100 | |||
टेलस्टक शीर्ष सुई कोन होल टेपर | MK | मोह ५# | |||
टिप र चक बीच अधिकतम दूरी | mm | 690 | |||
अन्य | स्पिन्डल स्थिति ब्रेक उपकरण |
|
हाइड्रोलिक, वैकल्पिक प्रोग्रामेबल | ||
ओछ्यान झुकाव | ° | 30° वा 15° | |||
मेसिन उपकरण लम्बाइ X चौडाई X उचाइ | mm | 2500X1680X1900 | |||
सम्पूर्ण मेसिनको कुल वजन | के। जि | 5000KG | |||
कुल शक्ति | kw | 20 | |||
औसत बिजुली खपत | kw/h | 3 |
मेसिन शुद्धता, Jingfus कारक मानक: | ||||||||
प्रमुख परीक्षण वस्तु | योजनाबद्ध रेखाचित्र | पत्ता लगाउने विधि |
कारखाना मानक |
|||||
स्पिन्डल रेडियल बीट | बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस् | 0.0035 | ||||||
X-अक्ष दोहोर्याउने स्थिति | X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | 0.003 | ||||||
Z-अक्ष दोहोर्याउने स्थिति |
|
Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | 0.003 | |||||
Y-अक्ष दोहोरिने स्थिति | Y अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | 0.004 | ||||||
C अक्ष दोहोर्याउने स्थिति | C-अक्ष निश्चित बिन्दुको पुन: स्थान पत्ता लगाउनुहोस्, नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | २० चाप सेकेन्ड | ||||||
C अक्ष स्थिति रोटरी | सी-अक्षको अनियमित स्थिति शुद्धता पत्ता लगाउनुहोस्, नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको सेटिङहरू जाँच गर्नुहोस्। | ७२ आर्क सेकेन्ड | ||||||
पावर हेड क्ल्याम्पिंग बीट | कोन पिट्यो | 0.015 | ||||||
पावर हेड क्ल्याम्पिंग बीट |
|
क्ल्याम्पिङ पिटाइ | 0.01 | |||||
यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ। | ||||||||
