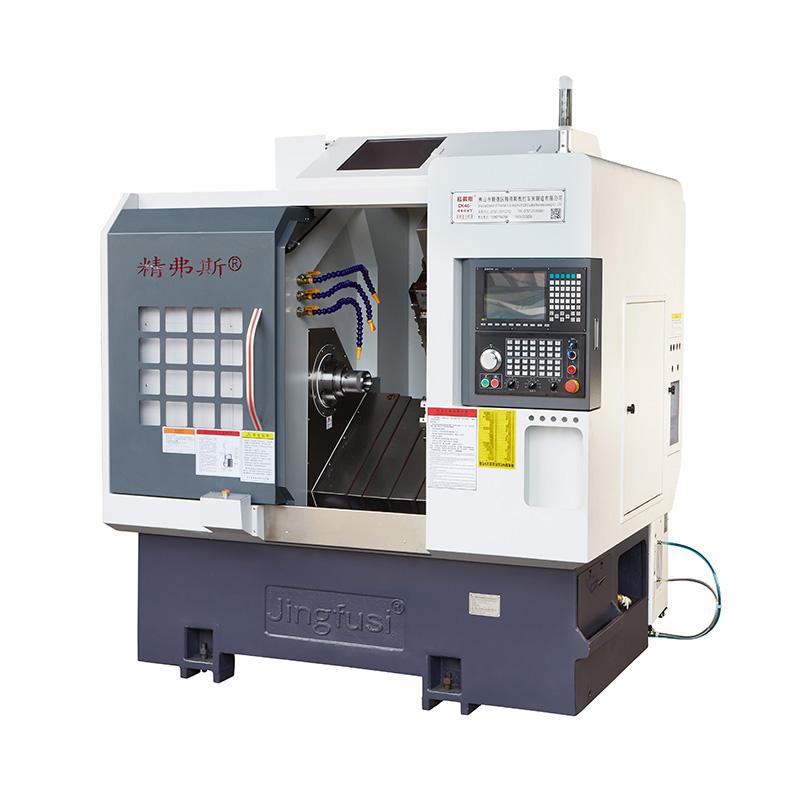

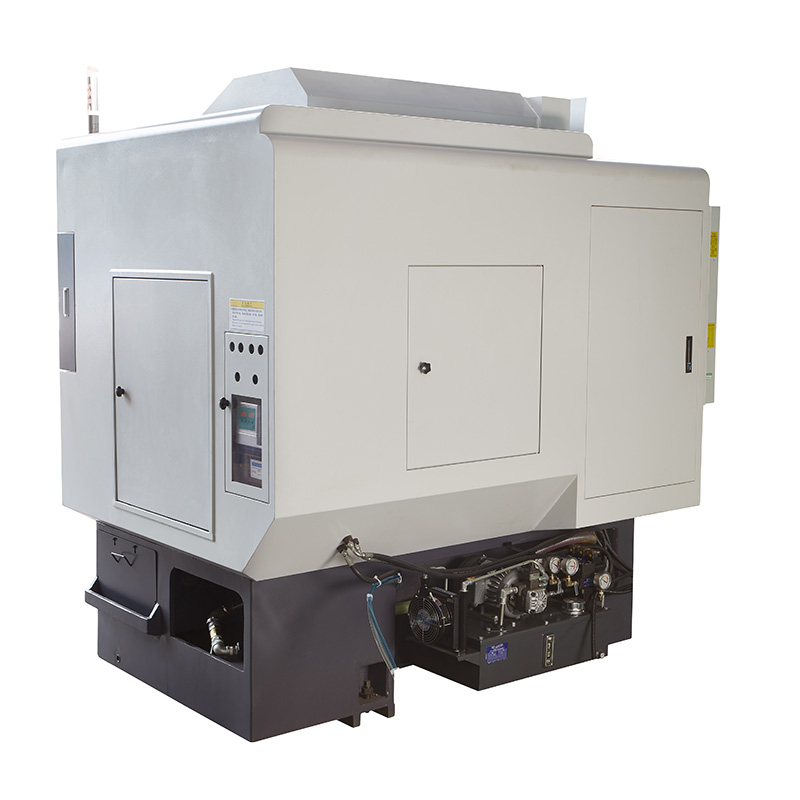

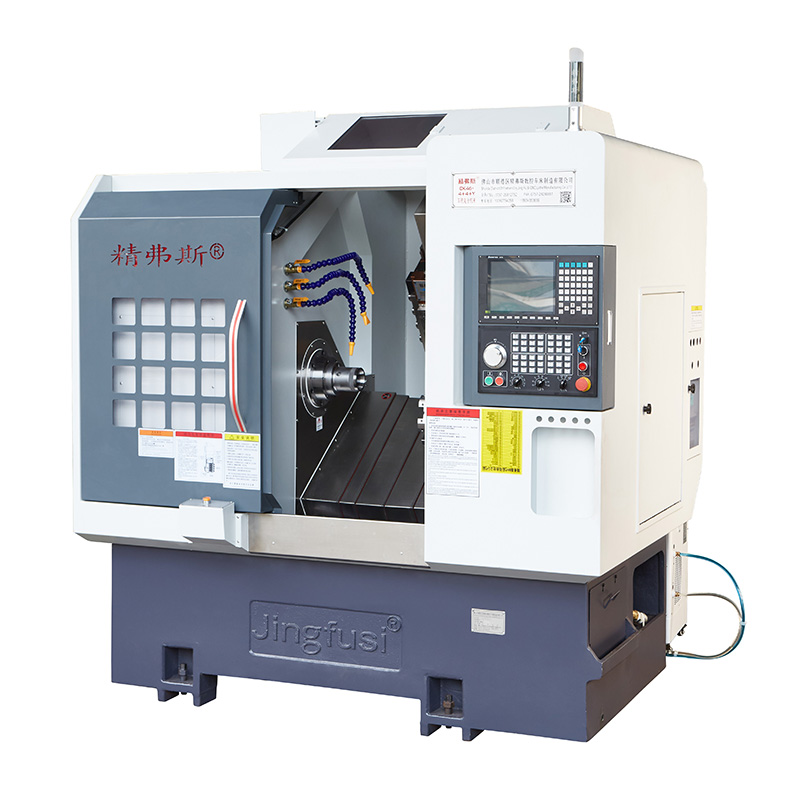

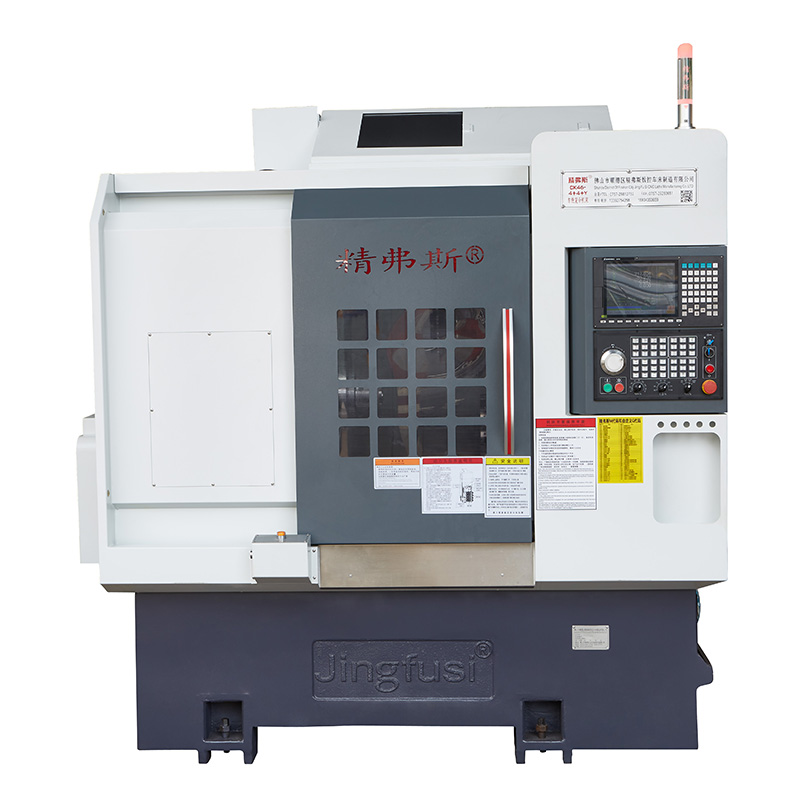

वस्तु | खराद को मोडेल | एकाइ | CK46-4+4+Y | CK52-4+4+Y |
प्रशोधन दायरा | ओछ्यानमा झुल्नुहोस् | mm | Ø ५०० | |
अधिकतम घुमाउने बाहिरी सर्कल लम्बाइ | mm | 320 | ||
अधिकतम बार व्यास | mm | Ø ४५ | Ø ५१ ~ ५५ | |
प्रमुख अक्ष | स्पिन्डल टाउको प्रकार |
|
A2-5 | A2-6 |
स्पिन्डल थ्रु-होल व्यास | mm | Ø ५६ | Ø ६६ | |
अधिकतम स्पिन्डल गति | आरपीएम | 6000 (4500 मा सेट) | ४५०० (३५०० मा सेट) | |
फीड | X/Z/Y अक्षको प्रभावकारी यात्रा | mm | ८००/४७०/२६० | |
X/Z/Y अक्षको अधिकतम द्रुत गति |
m/min | २४ (सेटिङ १८)/२४ (सेटिङ १८)/१५ (सेटिङ ८) | ||
X/Z/Y अक्ष पेंच रड | mm | ३२/३२/२५ | ||
X/Z/Y अक्ष रेल | mm | 35/35/25 | ||

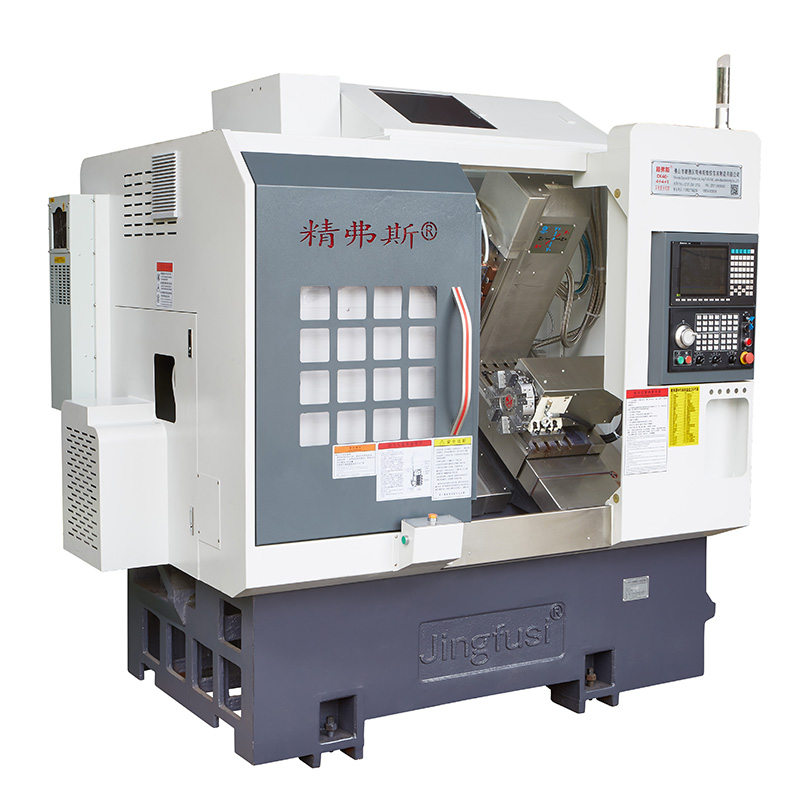

चक्कु टावर |
आठ स्टेशन बुर्ज | PCS | 8 स्टेशनहरू, डबल प्वाल उपकरण धारकहरूसँग सुसज्जित गर्न सकिन्छ, 12 स्टेशनहरूसँग वैकल्पिक | |
पावर टाउको | पावर हेड उपकरण होल्डिंग फारम |
|
ER25 | |
पावर हेड उपकरण | PCS | Z-axis 4+X-axis 4, 4 अतिरिक्त निश्चित उपकरण होल्डरहरू स्थापना गरिएको छ | ||
पावर हेडको अधिकतम गति | आरपीएम | 6000 (4000 मा सेट), सामान्यतया 4000 बाट उत्पादनहरू प्रशोधन गर्न प्रयोग गर्न सकिन्छ। | ||
पावर हेड शाफ्ट र शाफ्ट बीचको दूरी | mm | 65 | ||
विद्युतीय मेसिनरी | मुख्य मोटर पावर/टोर्क | KW/Nm | नयाँ पुस्ता 7.5KW, 47.75NM। 80 भन्दा बढीको प्रशोधन क्षमता भएको स्टिल पार्ट्स वैकल्पिक रूपमा 11KW, 70.03Nm संग सुसज्जित गर्न सकिन्छ। | |
X/Z/Y अक्ष मोटर पावर/टोर्क | KW/Nm | 1.3KW/8.39NM | ||
X/Z पावर हेड मोटर पावर/टोर्क | KW/Nm | 1.7 KW/8NM | ||
पावर हेड मोटर को अधिकतम गति | आरपीएम | 5000 | ||
अन्य | स्पिन्डल स्थिति ब्रेक उपकरण |
|
हाइड्रोलिक दबाव | |
ओछ्यान झुकाव | ° | ३५° | ||
मेसिन उपकरण लम्बाइ X चौडाई X उचाइ | mm | 2200X1580X1900 | ||
सम्पूर्ण मेसिनको कुल वजन | के। जि | 3430 | ||
कुल शक्ति | kw | 13 | ||
औसत बिजुली खपत | kw/h | 2 |
मेसिन शुद्धता, Jingfus कारक मानक: | ||||||||
प्रमुख परीक्षण वस्तु | योजनाबद्ध रेखाचित्र | कारखाना मानक | ||||||
स्पिन्डल रेडियल बीट | बाहिरी शंकुको रनआउट पत्ता लगाउनुहोस् | 0.0035 | ||||||
X-अक्ष दोहोर्याउने स्थिति | X-अक्षको दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | 0.003 | ||||||
Z-अक्ष दोहोर्याउने स्थिति |
|
Z अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | 0.003 | |||||
Y-अक्ष दोहोरिने स्थिति | Y अक्षमा दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | 0.004 | ||||||
C अक्ष दोहोर्याउने स्थिति | C-अक्ष निश्चित बिन्दुको पुन: स्थान पत्ता लगाउनुहोस्, नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको स्थिति पत्ता लगाउनुहोस्। | २० चाप सेकेन्ड | ||||||
C अक्ष स्थिति रोटरी | सी-अक्षको अनियमित स्थिति शुद्धता पत्ता लगाउनुहोस्, नोट: पहिले चिसो इन्जिन र तातो इन्जिनको त्रुटि अफसेट गर्न लगभग 50 पटक भविष्यवाणी गर्नुहोस्, र त्यसपछि दोहोर्याइएको सेटिङहरू जाँच गर्नुहोस्। | ७२ आर्क सेकेन्ड | ||||||
पावर हेड क्ल्याम्पिंग बीट | कोन पिट्यो | 0.015 | ||||||
पावर हेड क्ल्याम्पिंग बीट |
|
क्ल्याम्पिङ पिटाइ | 0.01 | |||||
यदि ग्राहक X/Z/Y अक्षको ISO वा VD1 शुद्धता परीक्षण गर्न चाहन्छ भने, यो सम्झौता लेख्ने समयमा निर्धारण गरिनेछ। ग्राहकले Jingfusi कारखाना को प्रारम्भिक स्वीकृति को एकै समयमा यो वस्तु परीक्षण गर्नुपर्छ। | ||||||||
